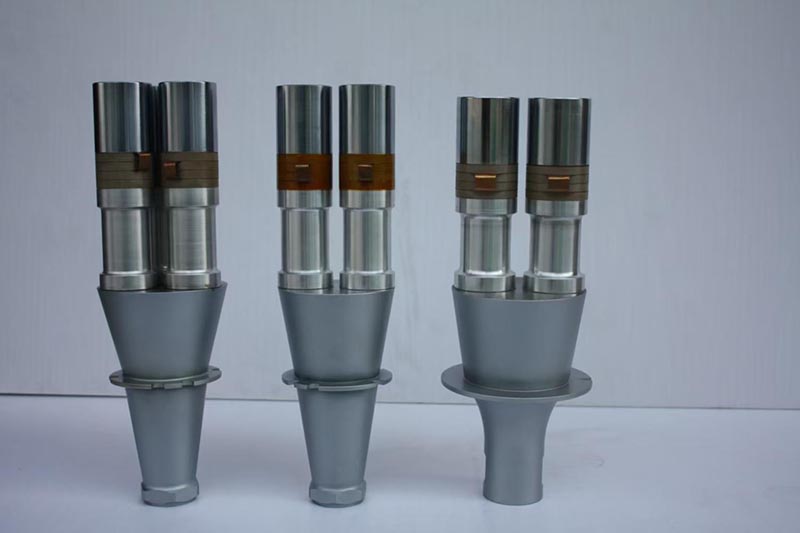

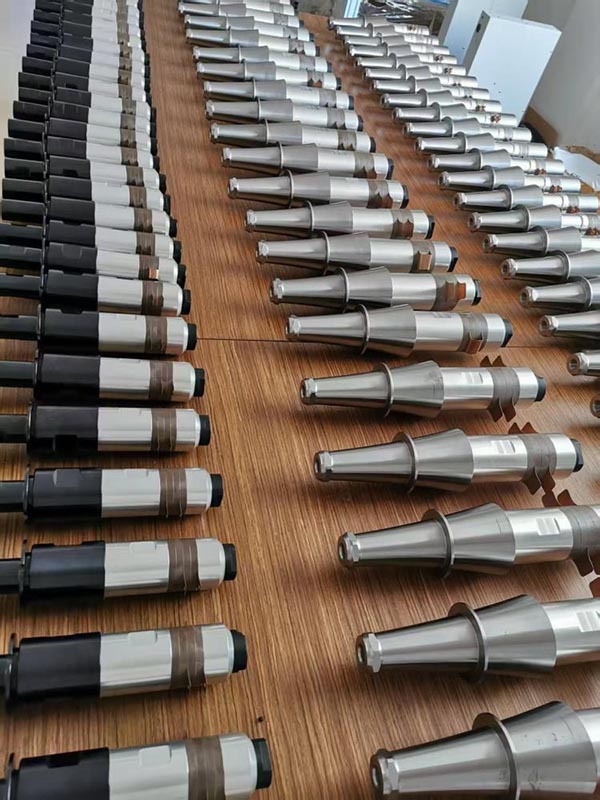

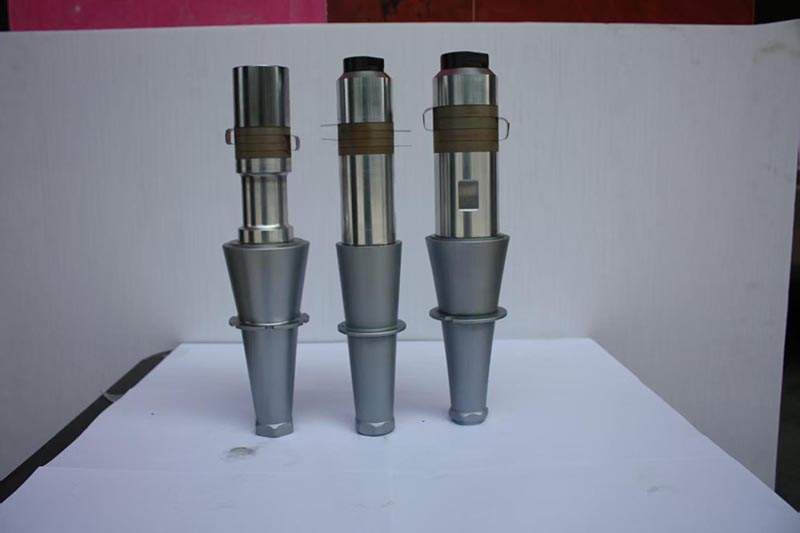

超声波塑胶焊接机换能器是该焊接机的核心部件之一，它在整个焊接过程中起着关键作用。以下将从工作原理、结构组成、主要类型、性能指标、特点优势和使用注意事项等方面为你详细介绍：

工作原理

换能器的主要功能是将高频电能转换为机械振动能。当超声波塑胶焊接机的发生器产生高频交流电信号后，换能器接收到该信号，其内部的压电陶瓷材料会根据所加电场的方向产生相应的伸缩变形，这种变形的频率与输入的高频电信号频率一致，从而将电能转化为同频率的机械振动，为塑胶焊接提供所需的能量。

结构组成

压电陶瓷片 ：是换能器实现电能与机械能转换的关键元件。它通常由多层压电陶瓷材料堆叠而成，具有良好的压电效应，能在电场作用下产生精确的伸缩变形。

前后盖板 ：用于固定和保护压电陶瓷片，同时起到机械振幅放大和传递振动的作用。一般采用金属材料制成，其材质和结构设计会影响换能器的性能。

预应力螺栓 ：将前后盖板和压电陶瓷片紧紧地固定在一起，施加适当的预应力，以保证压电陶瓷片在工作时能稳定地产生振动，防止其在高频振动过程中损坏。

电极片 ：用于连接外部电源，将高频电信号引入换能器内部，使压电陶瓷片能够接收到电能并产生相应的振动。

主要类型

磁致伸缩换能器 ：利用铁磁材料的磁致伸缩效应，通过交变磁场使铁磁材料产生伸缩变形，从而实现电能到机械能的转换。其优点是功率较大、耐高温，适用于一些对功率要求较高的焊接场合；缺点是效率相对较低，体积较大。

压电换能器 ：基于压电陶瓷材料的压电效应工作，具有转换效率高、结构紧凑、频率范围宽等优点，是目前超声波塑胶焊接机中应用最为广泛的换能器类型。
性能指标

频率 ：指换能器工作时的振动频率，常见的频率有15kHz、20kHz、30kHz、35kHz、40kHz等。不同的频率适用于不同的焊接需求，频率越高，焊接精度越高，但焊接功率相对较小，适用于精密塑胶件的焊接；频率越低，焊接功率越大，但精度相对较低，适用于较大尺寸或较厚塑胶件的焊接。

功率 ：表示换能器能够输出的机械振动能量大小，功率越大，焊接能力越强。选择换能器功率时需要根据塑胶件的材质、尺寸、焊接要求等因素综合考虑。

振幅 ：指换能器振动的幅度大小，振幅的大小直接影响焊接效果。合适的振幅能够使塑胶件在焊接过程中充分熔合，一般可以通过变幅杆等装置对振幅进行调整。

特点和优势

高效节能 ：能高效地将电能转换为机械振动能，能量转换效率高，相比传统的焊接方式，可显著降低能源消耗。

焊接质量好 ：通过高频振动使塑胶件在分子层面上相互融合，焊接强度高、密封性好，焊缝美观，对塑胶件的损伤小。

清洁环保 ：焊接过程中无需使用任何粘合剂或辅助材料，不会产生有害气体或废弃物，符合环保要求。

操作简便 ：换能器与焊接机的控制系统配合紧密，可实现自动化焊接，操作简单方便，生产效率高。

使用注意事项

避免过载 ：使用时应确保输入的功率和振幅在换能器的额定范围内，避免过载运行，否则可能会导致换能器损坏。

定期检查 ：定期检查换能器的连接部位是否松动、压电陶瓷片是否有裂纹等，如有问题应及时处理。

保持清洁 ：保持换能器表面的清洁，避免灰尘、油污等杂质影响其性能。

正确安装 ：按照厂家的要求正确安装换能器，确保其与焊接机的其他部件连接良好，避免因安装不当导致振动传递不畅或产生异常噪音。
